产品名称: | 100D定水位阀【立即订购】 |
产品编号: | 100D |
产品价格: |

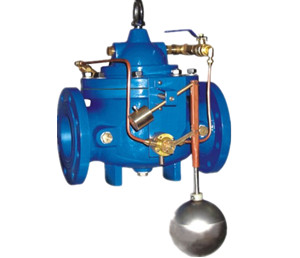

100D定水位阀 概述:
昱威阀门100D定水位阀,是一种隔膜式调节水箱和水塔液面高度的阀门。阀门由浮球控制,当液面达到设定高度时阀门通过相关结构将信号传递给水泵,水泵停止供水,当液面低于设定位置时自动启动供水。100D定水位阀门动作平稳,有效防止开泵水锤和停泵水锤的产生,避免管道产生过高的压力,适用于水箱、水塔的自动供水系统。100D定水位阀门保养简单、灵活耐用、液位控制准确度高,水位不受水压干扰且关闭紧密不漏水,性能可靠。
100D定水位阀 主要技术参数:
公称压(Mpa) | 壳体试验压力(MPa) | 密封试验压力(MPa) | 适用介质 | 介质温度(℃) |
1.0 | 1.5 | 1.1 | 水 | 0-80 |
1.6 | 2.4 | 1.76 | ||
2.5 | 3.75 | 2.75 |
100D定水位阀 零件材料:
零件名称 | 零件材料 |
阀体 阀盖 | WCB、球墨铸铁、不锈钢 |
阀座 阀盘 | 铜合金 |
密封圈 O型圈 | 丁腈橡胶 |
阀杆 | 2Cr13 |
弹簧 | 50CrVA |
针型阀 | 铜合金 |
球阀 | 铜合金 |
浮球阀 | 铜合金 |
微型过滤器 | 不锈钢 |

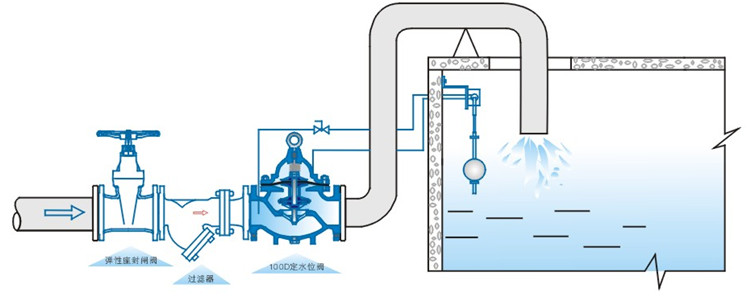

典型安装示意图:
主要连接外型尺寸
DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 |
L | 150 | 160 | 180 | 200 | 203 | 216 | 241 | 292 | 330 | 356 | 495 | 622 | 698 | 787 | 914 | 978 |
H1 | 179 | 179 | 179 | 210 | 210 | 215 | 245 | 305 | 365 | 415 | 510 | 560 | 658 | 696 | 735 | 735 |
H | 212 | 212 | 212 | 265 | 265 | 310 | 350 | 460 | 520 | 570 | 840 | 890 | 1030 | 1090 | 1150 | 1150 |
