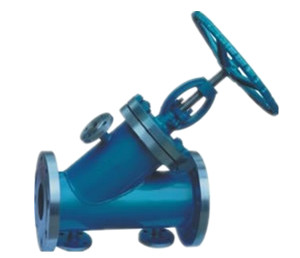

产品名称: | 保温夹套直流式截止阀BJ45H【立即订购】 |
产品编号: | BJ45H、BJ45Y、BJ45W 型 PN16~PN40 |
产品价格: |
保温夹套直流式截止阀BJ45H 概述:
上海昱威阀门研发、生产的BJ45W直流式保温截止阀的保温夹套焊装于阀门的两法兰之间,阀门的侧面、底部设置有保温夹套的两个连接口。直流式保温截止阀适用于化工、化肥行业的管道上,夹套内涵入蒸汽能防止介质结晶,广泛应用于石油、化工、冶金、制药等各类系统中,以输送常温下不会凝固的高粘度介质。
保温夹套直流式截止阀BJ45H 设计标准:
1、设计制造: GB12234-89 GB12234-89
2、结构长度: GB12221-89 GB12221-89
3、法兰尺寸: JB/T79-94 JB/779-94
4、阀门检查和试验: GB13927
保温夹套直流式截止阀BJ45H 主要试验压力及性能规范:
型号 | 公称压力 | 试验压力 | 适用温度 | 适用介质 | 保温套压力 | |
Shell | Seal | |||||
RBJ45W-25P | 2.5 | 3.75 | 2.75 | ≤200 | Acetic urea | ≤1.3 |
RBJ45W-40P | 4.0 | 6.0 | 4.4 | |||
RBJ45W-64P | 6.4 | 9.0 | 6.6 | Acetic urea | ||
RBJ45W-25P | 2.5 | 3.75 | 2.75 | |||
RBJ45W-40P | 4.0 | 6.0 | 4.4 | |||
RBJ45W-64P | 6.4 | 9.0 | 6.6 |
保温夹套直流式截止阀BJ45H 主要材质:
零件名称LTEM | ZG1CR18NI9TI系列 | ZGOOCR18NI10系列 | ZG1Cr18Ni12MO2Ti系列 | ZGOOCR17NI14MO2系列 | WCB系列 |
阀体/阀盖世BODY/CAP | ZG1CR18NI9TI | ZGOOCR18NI10 | ZG1Cr18Ni12MO2Ti | ZGOOCR17NI14MO2 | WCB |
闸板WEDGE | ZG1CR18NI9TI | ZGOOCR18NI10 | ZG1Cr18Ni12MO2Ti | ZGOOCR17NI14MO2 | 1Cr13 |
阀杆STEM | 1CR18NI9TI | 00cr18ni10 | 1CR18NI12MOTI | OOCR17NI14MO? | 1Cr13 |
填料PACKING | PTFE纺织 | PTFE纺织 | PTFE纺织 | PTFE纺织 | 石墨 GRAPHITE |
垫片GASKET | 304L+PTFE | 304L+PTFE | 316L+PTFE | 316L+PTFE | 石墨+304 GRAPHITE+304 |
压盖GLAND FLANGE | ZG1CR18NI9TI | ZG00CR18ni10 | ZG1Cr18Ni12MO2Ti | ZGOOCR17NI14MO2 | WCB |
填料压环 | 1CR18NI9TI | 00CR18NI10 | 1Cr18NI12MOTI | OOCR17NI14MO?? | 1Cr13 |
螺栓BOLT | 1cr17ni2 | 1CR17NI2 | 1Cr17NI2 | 1Cr17Ni2 | 35CrMoA |
螺母NUT | 1cr18ni9ti | 1CR18NI9TI | 1Cr18NI9ti | 1Cr18NI9ti | 45 |

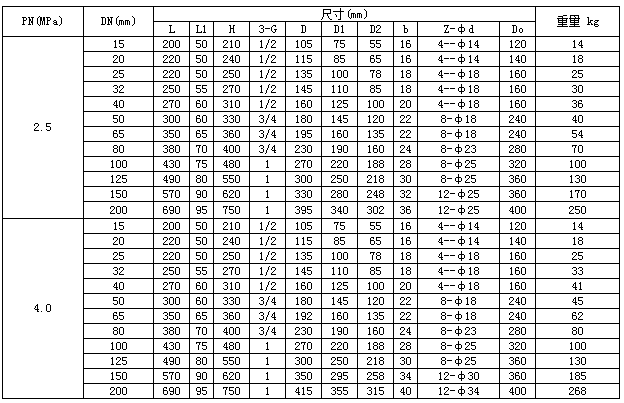

保温夹套直流式截止阀BJ45H 外形尺寸参照表:
